Eine Revolution, die es ermöglicht, den Zustand von Stromleitungen zu analysieren und zu dokumentieren, ohne den Betrieb zu unterbrechen oder zerstörende Prüfungen durchzuführen.

Inspektion von Hochspannungsleitungen

Sensoren für Präzisionsmessungen

Sensoren zur Inspektion von Stromleitungen für eine genaue, nicht-intrusive Analyse des Leitungszustands. Exklusive, von Hydro-Québec entwickelte Technologie

Unterstützung des Piloten

Durch die Integration von LIDAR-Sensoren und die Entwicklung einer speziellen Software-Schnittstelle ist das System äußerst stabil und einfach zu bedienen, insbesondere in kritischen Start- und Landephasen.

Hybrid - Fliegen und Rollen

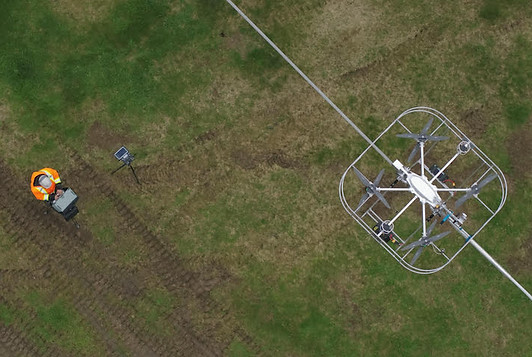

Die LineDrone ermöglicht Inspektionen über große Entfernungen bei geringem Energieverbrauch. Sie landet auf einadrigen Stromleitungen und bewegt sich dann, sobald die Propeller zum Stillstand gekommen sind, mit Hilfe eines motorisierten Rollsystems entlang der Leitung

Robust

Die Drohne arbeitet auf stromführenden Leitungen und ist unempfindlich  gegen elektromagnetischen Felder von 120 bis 315 kV-Übertragungsleitungen mit bis zu 2000 A

Konnektivität

Das System ermöglicht die Kommunikation über eine Entfernung von mehr als 1 km, trotz der durch Hochspannungsleitungen gestörten elektromagnetischen Umgebung.

Einfach zu implementieren

Das System wurde gemeinsam mit den Betriebsteams von Hydro-Québec entwickelt und getestet, um eine möglichst schnelle Bereitstellung und betriebliche Effizienz zu gewährleisten

Drone Volt und Hydro-Québec, der größte Stromerzeuger Kanadas und einer der größten Wasserkrafterzeuger der Welt, haben ein Drohnensystem speziell für die Inspektion von Hochspannungsleitungen entwickelt. Drone Volt bietet eine eingriffsfreie, hochpräzise Technologie zur Inspektion des Zustands von Stromleitungen. Diese bisher exklusive und experimentelle Technologie steht nun allen Betreibern von Stromübertragungsnetzen auf globaler Ebene zur Verfügung.

Vorzüge

Mit ihren vom Forschungszentrum von Hydro-Québec entwickelten Sensoren nimmt die LineDrone hochpräzise Messungen an Einleiter-Stromleitungen vor, während diese in Betrieb sind.

      Die Vorteile dieser Lösung sind:


  • Die präzisen Informationen, die mit LineDrone und dem LineOhm-Sensor gewonnen werden, sind ein wesentlicher Beitrag zur Erhöhung der Kapazität von Stromleitungen, wodurch die Versorgungsunternehmen in die Lage versetzt werden, mehr Energie sicher über die bestehenden Anlagen zu übertragen.

  • Eliminiert die Abschaltung von Stromleitungen und Einschränkungen des Netzbetriebs

  • Begrenzt das menschliche Risiko

  • Reduziert die Kosten für Inspektionen und Teameinsätze

  • Minimiert die Treibhausgasemissionen. Der Verzicht auf einen Hubschrauber bedeutet eine Reduzierung der Treibhausgasemissionen um ein bis zwei Tonnen CO2 pro Betriebstag.

Eigenschaften

Die LineDrone ist ein spezielles System zur Inspektion von Hochspannungsleitungen, das von Drone Volt in Zusammenarbeit mit Hydro-Québec entwickelt wurde.

       Seine wichtigsten Merkmale sind:

  • Mechanische und funktionale Integration von Präzisionsmesssonden für die berührungslose Prüfung von Hochspannungsleitungen.

  • Schutzkäfig und mechanische Konstruktion für den Kontakt mit spannungsführenden Leitungen von 120 bis 315 kV, bis zu 2000 A, bei gleichzeitiger Gewährleistung der Immunität des Systems gegenüber den verschiedenen elektromagnetischen Störungen, die von Hochspannungsleitungen erzeugt werden.

  • Landung auf Freileitungen und Bewegung auf Einzelleitungen dank eines motorisierten Rollsystems.

  • Drohne mit redundanter 8-Motoren-Architektur, die Messsonden mit einem Gewicht von bis zu 2 kg sicher transportieren kann.

  • Kommunikationssystem, das gegen elektromagnetische Felder, die durch Hochspannung gestört werden, resistent ist.

  • Schnelle Einsatzfähigkeit für optimierte Betriebsergebnisse

S e n s o r e n


Dank zweier Arten von On-Board-Sensoren, die von Nucleom und Hydro-Québec entwickelt wurden, kann die LineDrone eine Reihe von zerstörungsfreien Inspektionsaufgaben durchführen und die Ergebnisse der Analysen mit hoher Genauigkeit dokumentieren.



LineOhm: Die patentierte Technologie von Hydro-Québec ermöglicht die zerstörungsfreie Bewertung des elektrischen Widerstands von komprimierten Verbindungsmuffen an elektrischen Leitern. Inspektionen mit LineOhm bieten eine Messqualität, die es ermöglicht, die Unversehrtheit und Nutzungsdauer von Anlagen zu beurteilen. Dies sind wichtige Daten, die eine möglichst genaue Planung von programmierten Wartungsarbeiten an Leitungen ermöglichen.



LineCore: bietet eine zerstörungsfreie Methode zur Bewertung der Unterspannungskorrosion und zur frühzeitigen Erkennung des Abbaus der Zinkschicht. Der LineCore-Sensor prüft und misst die Dicke des restlichen galvanischen Schutzes.





linehom-linecore-dessus-dronevolt-site-3

T e c h n i s c h e  D a t e n

F l u g b e t r i e b

Flugzeit

Gewicht mit Batterien

Max. Abfluggewicht

Leistung Akku

Max. Nutzlastgewicht

Abmessungen (Länge x Breite x Höhe)

Elektromagnetische Störfestigkeit (EMC)

Max. Roll/Neigung beim Abheben von der Linie

GNSS-Positionierungsgenauigkeit

Wetterbedingungen

Betriebstemperatur

Windwiderstand

RC-Übertragungsreichweite

Entfernung der drahtlosen Drohne/Boden-IP-Übertragung

Eingebaute Kamera(s)

Flugsoftware

12 Minuten

20 kg (44.1 lbs)

22 kg (48,5 lbs)

44,4 V 22000 mah

2 kg (4,4 lbs)

135 cm x 135 cm x 93 cm (103 cm mit montiertem LineOhm)

Immunisiert für Leitungen von 120 bis 315Kv Maximal 2000 A

+/- 35°

+/- 4 cm

Flüge nur tagsüber bei schönem Wetter. Kein Niederschlag oder Nebel

-10°C bis + 40°C (14°F bis 104°F)

25 km/h (15,5mph) und bis zu 40 km/h (25mph) Windböen

1 km

1 km, verschlüsselt, 25MBit/s

Kamera zur Überprüfung der Sensorposition (Auflösung mindestens 720p)

LineDroneStation (Kompatibel mit Android und Windows)

S t r o m l e i t u n g

Fahrgeschwindigkeit auf dem Leiter

Verfahrweg auf dem Leiter

Genauigkeit der Datenpositionierung

Spannungsfestigkeit

Elektrischer Widerstand

Durchmesser des Elements, auf dem die LineDrone rollt

Max. kreuzbarer Hülsendurchmesser

Neigung des Leiters

Maximales Rollen der Drohne nach der Landung

0,6m/s (20ft/s)

>1km

+/- 1 cm (0,4 inch)

Bis zu 315 kV

Bis zu 2000A

10 mm bis 70 mm (0,4 Zoll bis 2,7 Zoll)

70 mm (2.7 inch)

Maximal 15°.

 +/- 5°

S e n s o r e n


L i n e O h m

Der von Nucleom hergestellte LineOhm-Sensor ermöglicht die zerstörungsfreie Bewertung des elektrischen Widerstandes auf gepressten Verbindungsmuffen elektrischer Leiter.

Betriebstemperatur

Temperatur des Leiters

Leiterdurchmesser

Hülsendurchmesser

Einstellbare Länge

Netzspannung

Stromstärke

von 5°C bis 30°C

getestet bis zu 100°C

von 15 bis 45 mm

von 15 bis 70 mm

von 19 bis 33 cm

bis zu 735 kV

von 2,5 A bis 3000 A

L i n e C o r e

Der von Nucleom hergestellte LineCore-Sensor ermöglicht auf stromführenden oder stromlosen Leitungen die Bewertung des restlichen galvanischen Schutzes des Stahlkerns von Aluminiumleitern, die mit Stahldraht (ACSR) verstärkt sind.

Betriebstemperatur

Temperatur des Leiters

Geschwindigkeit der Datenerfassung

Auflösung max.

Erfassbare Länge

Netzspannung

Geprüfter Strom

von 5°C bis 30°C

getestet bis zu 100°C

bis zu 1,0 m/s

1pt/mm

von 15 bis 36,5 cm

bis zu 735 kV

bis zu 500 A


LineDrone: eine innovative Technologie, die die Inspektion von Stromübertragungsnetzen verändert und gleichzeitig die Entscheidungsfindung bei der Planung ihrer Instandhaltung erleichtert.

 Die LineDrone von Drone Volt ermöglicht die direkte Inspektion von Hochspannungsfreileitungen ohne Betriebsunterbrechung und stellt damit eine echte Revolution bei der Wartung von Stromübertragungsnetzen dar. Durch die Kombination des Know-hows von Nucleom, das Sensoren von beispielloser Präzision herstellt, mit dem von Drone Volt, dessen Geräte ihre Robustheit bewiesen haben, ist die LineDrone die Verkörperung der Vision der Forscher von Hydro Québec, die nun weltweit vermarktet wird.

Mit ihren austauschbaren LineOhm- und LineCore-Sonden erfasst die LineDrone präzise geografische Daten, indem sie direkt über die Leitungen fährt, nachdem sie auf ihnen gelandet ist. Mit dieser neuen Methode lassen sich hochpräzise Vorhersagen über die Lebensdauer von Anlagen treffen, was mit herkömmlichen berührungslosen Prüfmethoden nicht möglich wäre.

Dies erleichtert die Verwaltung der Anlagen erheblich: Mit einer genauen Bestandsaufnahme sind die Verantwortlichen besser in der Lage, schnelle und fundierte Entscheidungen über gezielte Investitionen zu treffen, insbesondere wenn es sich um veraltete Anlagen oder Anlagen handelt, die schwierigen klimatischen Bedingungen ausgesetzt sind.

Die LineDrone lässt sich auch an schwer zugänglichen Stellen einfach einsetzen und erhöht die Sicherheit der Arbeiter, da sie nicht mehr in Strukturen klettern müssen, um Zugang zu den Leitern zu erhalten. Die LineDrone verändert die Art und Weise, wie Netze inspiziert werden, radikal, da ihr Einsatz zahlreiche Vorteile bringt, indem er die direkten Betriebskosten und die indirekten Kosten senkt. Dank der Genauigkeit der Messungen können die Ressourcen und Investitionen für die Netzwartung bedarfsgerecht eingesetzt werden. Und dank seiner Unempfindlichkeit, die es erlaubt, die Leitungen während der Inspektion in Betrieb zu lassen, werden die mit der Inspektion verbundenen Ressourcen und Kosten drastisch reduziert. Schließlich ermöglicht der Einsatz von Linedrone eine drastische Verringerung der Treibhausgasemissionen, die sonst mit dieser Tätigkeit verbunden wären, wenn Hubschrauber eingesetzt werden.

 LineDrone: die wirtschaftliche, sichere und ökologische Lösung für die Analyse der Instandhaltung Ihrer Stromleitungen
